特長
CIP(ラバープレス)成形品は、全方向から超高圧をかけるので、高密度で且つ密度が均一な緻密製品です。
ゴム型を使用するので少量生産も可能で、型代も安価です。
マグネシアCIP成形品は
- 溶融塩基性スラグ･溶融金属に対する、濡れ特性･耐蝕性に特に優れている。
- 消化性が少なく、耐熱性に優れている。
- 高温・高周波領域での電気的特性が優れている。

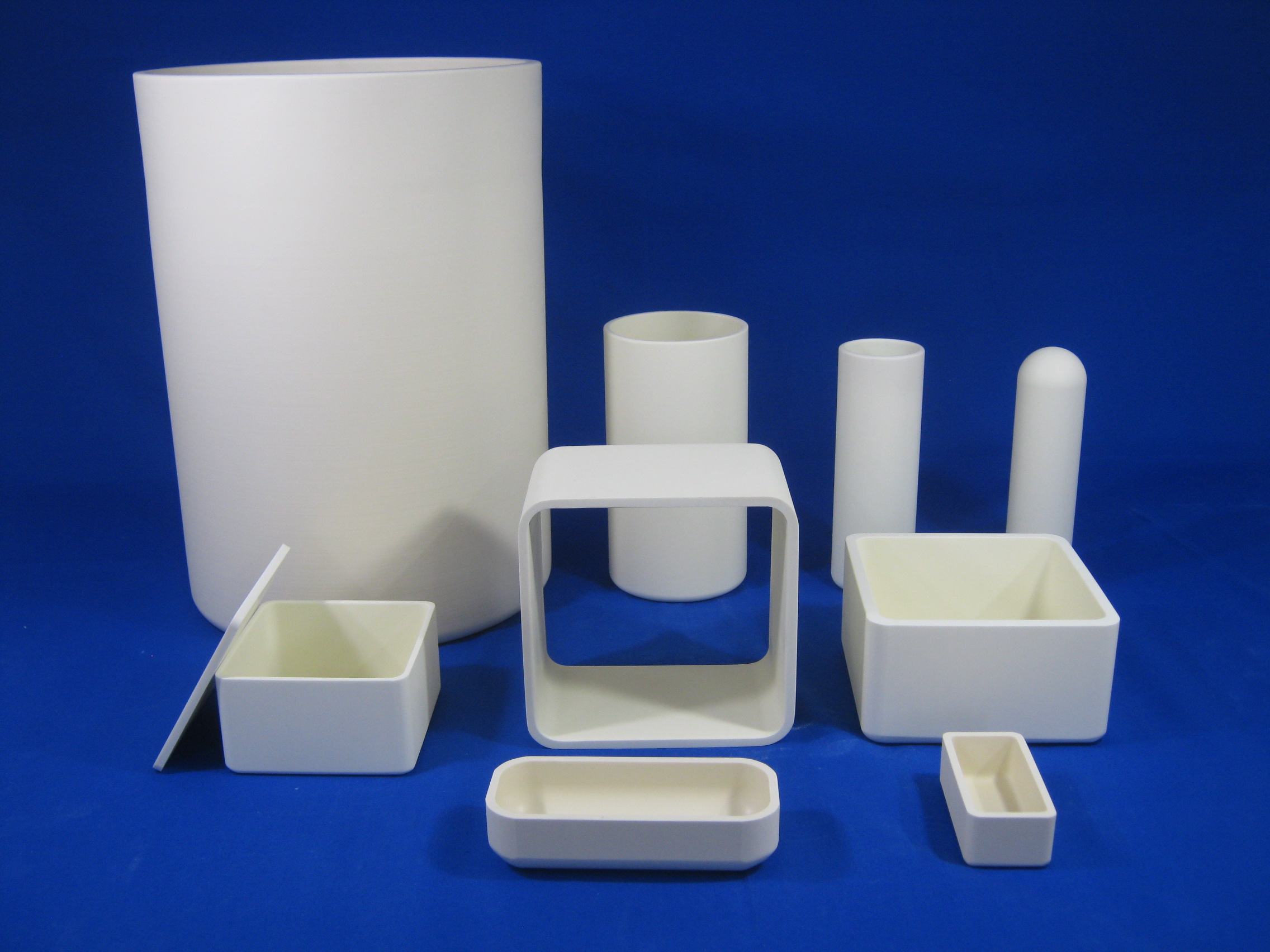

このような特長をもつ磁器製品ですから、主に電子材料焼成用のサヤ(こうばち、トレー、バット)、金属溶融用ルツボとして最適です。
耐サーマルショック性については、原料マグネシアの粒度分布を制御し、特殊な焼結法で、微細なクローズドポアを分散させることによって、従来品と比較して強くなっています。
また、Ｐｂ成分に対する特性として、当社のマグネシアセッターは、外部結晶粒界のポアが少ないため、極わずかな鉛成分の浸透があるだけで、アルミナ製品で見られるようなセッター内部への鉛成分の浸透はほとんどありません。
物性表
| 製品名 | FM-PS | FM-PSC | |
|---|---|---|---|
| 材 質 | マグネシア99% | ||
| 外観 | 緻密質 | ||
|
化学成分 (Wｔ%) |
MgO | 98.4 | 99 |
| Al2O3 | 1.0 | 0.5 | |
| ZrO2 | 0.2 | 0.02 | |
| SiO2 | 0.1 | 0.2 | |
| CaO | 0.3 | 0.3 | |
| Fe2O3 | 0.1 | 0.08 | |
|
嵩比重 (kg/cm3) |
3.3 | ||
|
吸水率 (%) |
0.0 | ||
|
熱伝導率 (W/mk) |
71 | ||
|
曲げ強度 (MPa) |
150 | ||
| 耐火度 (℃) |
1800 | ||
| 電気絶縁抵抗 (20℃,Ωcm) |
1013以上 | 1014以上 | |
| 熱衝撃特性 (℃/hr) |
250 | 200 | |
| 呈色 | アイボリー | ||
| 主な用途 |
電子部品焼成用容器 金属溶融ルツボ 保護管 絶縁管 |
理化学機器 | |
製品種類と寸法表 (FM-PS マグネシア99%緻密質)
下記規定寸法以外でも、5個より製造致します。
尚、お見積り、設計は無料です。

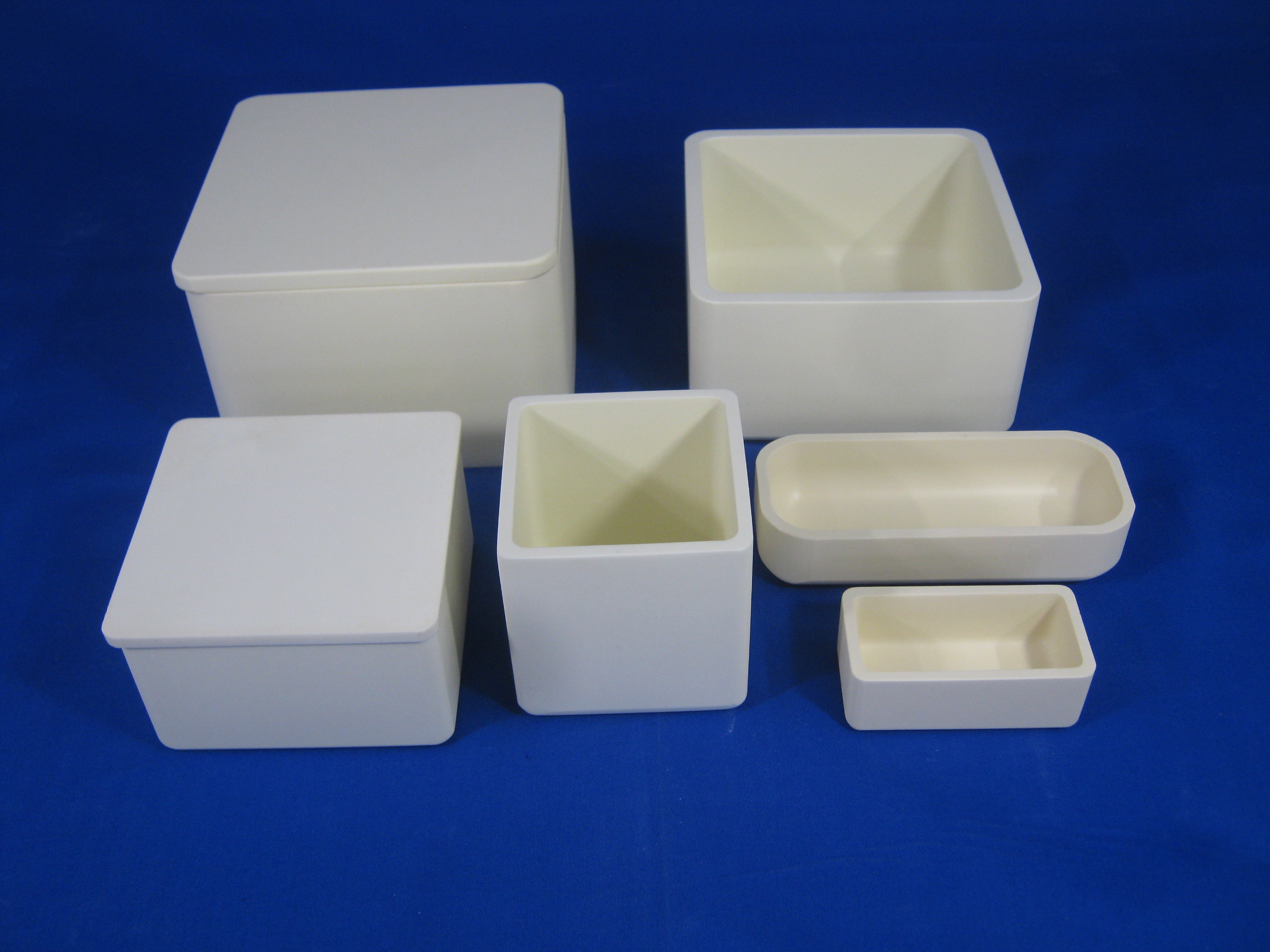

サヤ (こうばち、トレー、バット)
| 品名 | 外寸(A) | 内寸(B) | 高さ(C) | 肉厚(D) |
|---|---|---|---|---|
| □70 × 70h | 70 | 62 | 70 | 4 |
| □90 × 50h | 90 | 84 | 50 | 3 |
| □120 × 70h | 120 | 108 | 70 | 6 |
| □121 × 70h | 121 | 110 | 70 | 5.5 |
| □152 × 50h | 152 | 140 | 50 | 6 |
| □162 × 50h | 162 | 150 | 50 | 6 |
| □170 × 20h | 170 | 158 | 20 | 6 |
枠 (ワク)
| 品名 | 外寸(E) | 内寸(F) | 高さ(G) | 肉厚(H) |
|---|---|---|---|---|
| □70 × 25h | 70 | 62 | 25 | 4 |
| □121 × 55h | 121 | 110 | 55 | 5.5 |
| □128 × 80h | 128 | 117 | 80 | 5.5 |
| □162 × 40h | 162 | 150 | 40 | 6 |
板 (セッター、フタ)
| 品名 | 外寸(I) | 高さ(J) |
|---|---|---|
| □70 × 4t | 70 | 4 |
| □94 × 5.7t | 94 | 5.7 |
| □124 × 4t | 124 | 4 |
| □132 × 5t | 132 | 5 |
| □156 × 5t | 156 | 5 |
| □166 × 5t | 166 | 5 |
| □174 × 5t | 174 | 5 |

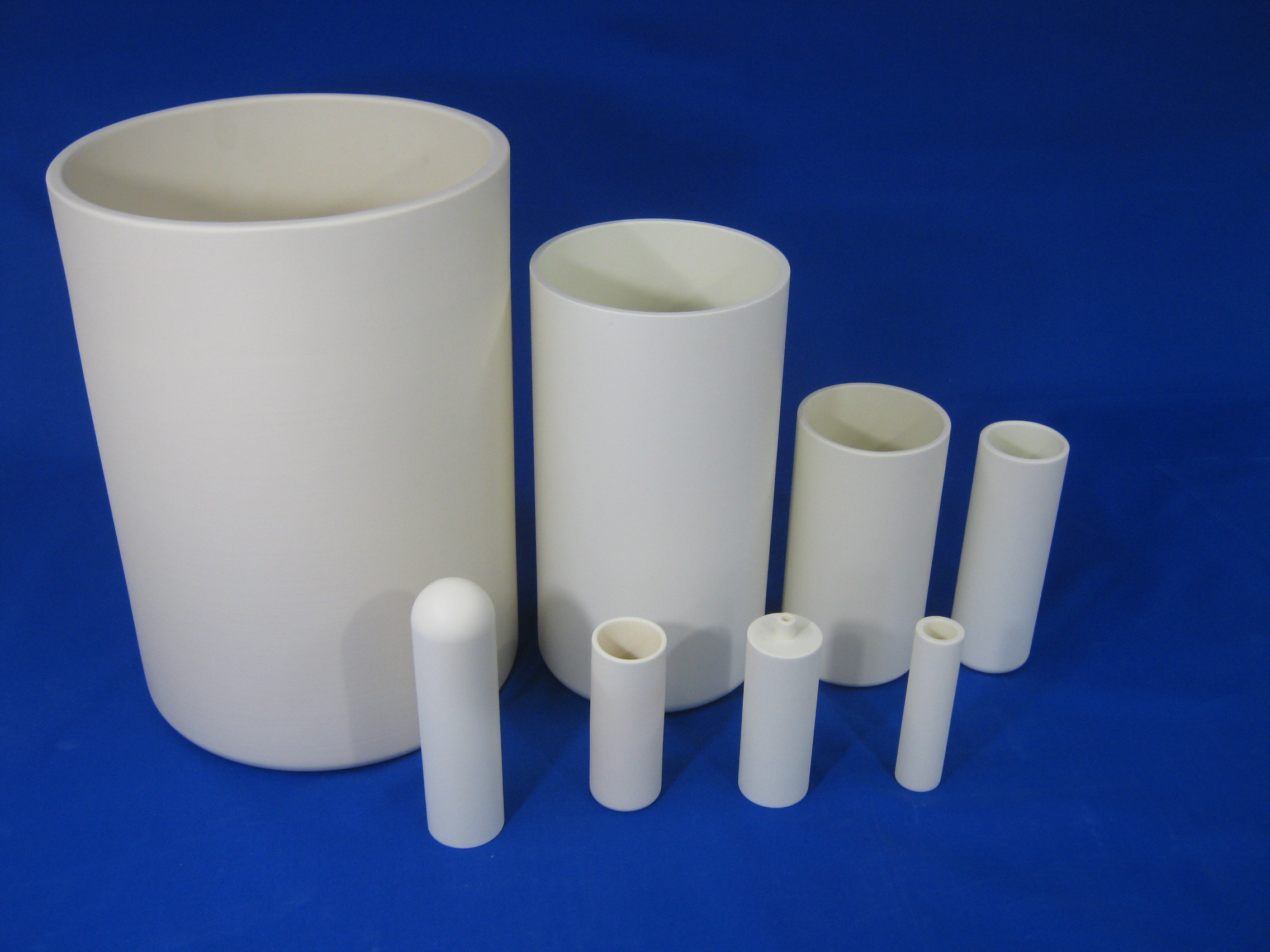

ルツボ
| 品名 | 外径(K) | 内径(L) | 高さ(M) | 肉厚(N) |
|---|---|---|---|---|
| Ø20 × 70h | 20 | 14 | 70 | 3 |
| Ø30 × 50h | 30 | 23 | 50 | 3.5 |
| Ø40 × 50h | 40 | 33 | 50 | 3.5 |
| Ø50 × 150h | 50 | 42 | 150 | 4 |
| Ø60 × 150h | 60 | 52 | 150 | 4 |
| Ø72 × 150h | 72 | 60 | 150 | 6 |
| Ø85 × 150h | 85 | 77 | 150 | 4 |
| Ø110 × 50h | 110 | 98 | 160 | 6 |
| Ø135 × 250h | 135 | 125 | 250 | 5 |
| Ø155 × 250h | 155 | 145 | 250 | 5 |
| Ø220 × 350h | 220 | 200 | 350 | 10 |
